耐火可塑料是由粒狀和粉狀物料與可塑粘土等結(jié)合劑和增塑劑配合后，再加入少量水分，經(jīng)充分混煉所組成的一種呈硬泥膏狀并在較長時(shí)間內(nèi)保持較高可塑性的不定型耐火材料。
耐火可塑料的主要組分是粒狀和粉狀料，占總量的70%~85%。它可由各種材質(zhì)的耐火原料制成，并常依材質(zhì)對(duì)其進(jìn)行分類與命名。由于這種不定型耐火材料主要用于不直接與熔融物接觸的各種加熱爐中，一般多采用粘土熟料和高鋁質(zhì)熟料，制備輕質(zhì)可塑料通常采用輕質(zhì)粒狀料。
可塑性粘土是可塑料的重要組分，它只占吋塑料總重的10%~25%，但對(duì)可塑料和其硬化體的結(jié)合強(qiáng)度、可塑料的可塑性、可槊料和其硬化體的體積穩(wěn)定性和耐火性都有很大的影響。在一定意義上，可認(rèn)為粘土的性質(zhì)和數(shù)量控制著可塑料的性質(zhì)。
? ? 耐火可塑料的工作性質(zhì)一般要求可塑料應(yīng)具有較高的可塑性，而且經(jīng)長時(shí)間儲(chǔ)存后，仍具有一定的可塑性。耐火材料的可塑性與粘土特性、粘土用量以及水分的數(shù)量有關(guān)，其主要取決于水分的數(shù)量，它隨水量的增多而提高。伹水量過高會(huì)帶來不利的影響，一般以5%~10%為宜。
為了盡量控制可塑料中的粘土用量和減少用水量，可外加增塑劑，其增塑作用主要有：使粘土顆粒的吸濕性提高；使粘土微粒分散并被水膜包衷；使粘土中腐殖物分散并使粘土顆粒溶膠化；使粘土-水系統(tǒng)中的粘土微粒間的靜電斥力增高；穩(wěn)定溶膠；將阻礙溶膠化的離子作為不溶性的鹽排除于系統(tǒng)之外等?？勺鳛樵鏊軇┑牟牧虾芏啵缂垵{廢液、環(huán)烷酸、木素磺酸鹽、木素磷酸鹽、木紊鉻酸鹽以及其他無機(jī)和有機(jī)的膠體保護(hù)劑等。欲使可塑料的可塑性在其保存期內(nèi)無顯著降低，不能采用水硬性結(jié)合劑?？伤芰系挠不c強(qiáng)度為了改進(jìn)以軟質(zhì)粘土做結(jié)合劑的可塑料在施工后硬化緩慢和常溫強(qiáng)度很低等缺點(diǎn)，往往另外加入適量的氣硬性和熱硬性結(jié)合劑，如硅酸鈉、磷酸和磷酸鹽和氯化鹽等無機(jī)鹽及其聚合物。

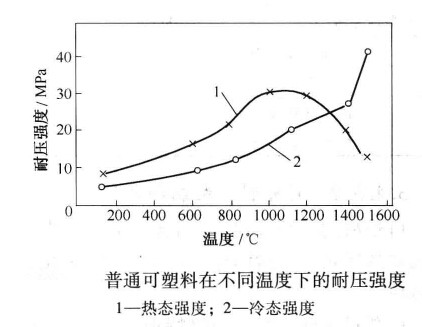

可塑料中無化學(xué)結(jié)合劑者稱為普通可塑料。此種可塑料在未燒結(jié)前強(qiáng)度很低，但隨溫度升高，水分逸出，強(qiáng)度提高。經(jīng)高溫?zé)Y(jié)后，冷態(tài)強(qiáng)度增大。似高溫下熱態(tài)強(qiáng)度隨溫度上升而降低。普通可塑料在不同溫度下的耐壓強(qiáng)度如圖所示。
加有硅酸鈉的可塑料在施工后的強(qiáng)度隨溫度升高而增長較快，在施工后可較快地拆模。但是，在干燥過程中，這種結(jié)合劑可能向構(gòu)筑物或制品的表面遷移，阻止水分的順利排除，引起表皮產(chǎn)生應(yīng)力和變形。另外，施工后的可塑料碎屑也不宜再用，含有此種結(jié)合劑的可塑料宜用于建造工期較長的大型窯爐和用于爐頂?shù)忍帯?/div>
磷酸鋁是可塑料中使用最廣泛的一種熱硬性結(jié)合劑，施工后經(jīng)干燥和烘烤可獲得很高的強(qiáng)度。
? ? ?耐火可塑料分類按耐火骨料分為粘土質(zhì)、高鋁質(zhì)、莫來石質(zhì)、剛玉質(zhì)、炭化硅質(zhì)。按硬結(jié)性質(zhì)分氣硬性和熱硬性耐火可塑料。主要用在加熱爐、裂解爐、轉(zhuǎn)化爐、石化工業(yè)鍋爐等工業(yè)爐溫度頻繁變化的部位及工業(yè)爐停爐緊急修補(bǔ)。
上一篇：硅質(zhì)隔熱耐火磚 下一篇：多種耐火磚材質(zhì)墻體的砌筑
TAG標(biāo)簽：
耐火磚
河南耐火磚
高鋁磚
剛玉磚
耐火磚價(jià)格
河南耐火材料廠
